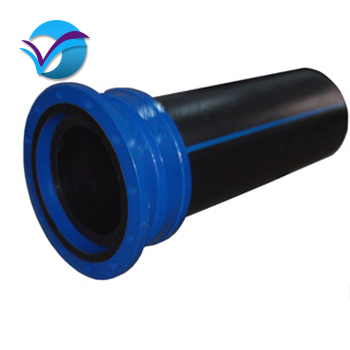

承盤伸縮器

承盤伸縮器產品一端為法蘭，另一端為承口，與傳統伸縮器相比，該產品重量輕，性能優，結構新穎，安裝簡單方便，密封效果好，并且密封強度可根據需要自如調節。

咨詢熱線: 138-0385-0165
立即咨詢

產品詳情

承盤伸縮器產品一端為法蘭，另一端為承口，與傳統伸縮器相比，該產品重量輕，性能優，結構新穎，安裝簡單方便，密封效果好，并且密封強度可根據需要自如調節。
優越性能:
    1、該產品使用非常方便，無論是新安裝管道或是對原有管道進行維修均不需現場焊接，也不需打口，只需按照安裝方法連接即可，節省人力。
    2、產品自帶法蘭橡膠密封墊及承口橡膠密封圈，可實現施工現場快速連接。
    3、承口與管子之間采用橡膠柔性密封，并且可以調節密封強度，使得密封更加安全可靠。
    4、產品伸縮補償量大，其數值見參考數據表中△L。特別是對熱膨脹系數較大的塑料管及產生應力較大的管線，最適宜選用該產品。

參考數據表（部分）

公稱直經 DN（mm）	長度L （mm）	伸縮量△L （mm）	適用于管子外徑D（mm）				法蘭連接螺栓	調節螺栓	參考重量
公稱直經 DN（mm）	長度L （mm）	伸縮量△L （mm）	塑料管	鑄鐵管	球墨管	鋼管	法蘭連接螺栓	調節螺栓	參考重量
80	125	70	90	93	——	89	4-M16×70	4-M8	6
100	130	75	110	118	118	108、114	8-M16×70	4-M8	7
150	140	80	160	169	170	159	8-M20×75	4-M8	13
200	140	80	200	220	222	219	8-M20×75	6-M8	18
250	150	90	250	271.6	274	273	12-M20×80	6-M8	25
300	170	100	315	322.8	326	325	12-M20×80	8-M8	34
400	180	110	400	425.6	429	426	16-M22×90	10-M8	50
500	200	120	500	528	532	530	20-M22×100	12-M8	65
600	220	140	630	630.8	635	630	20-M27×110	14-M8	80
700	240	140	710	733	738	——	24-M27×120	16-M8	100
800	240	150	800	836	842	——	24-M30×130	20-M8	140

制造規范:
法蘭連接尺寸符合GB17241.6-1998和GB/T9113-2000要求，適用直管外徑符合GB/T10002.1-1996、GB/T13663-2000、GB3420～3422-1982、GB13295-1991、

GB/T3091～3092-1993標準要求。

技術參數及材料

型號CPSSQ-10適用壓力≤1.0MPa(10kgf/cm2)適應溫度≤80℃適用介質水及其他非腐蝕性介質

名稱材料伸縮器灰鑄鐵、球墨鑄鐵密封墊圈丁腈橡膠調節螺栓不銹鋼

安裝使用方法：
   將本產品的法蘭一端與管道上的法蘭或閥門管件法蘭相連，另一端將管子插入承口內，插入長度應略小于本產品的總長度，可在管子插入端預先劃上準備插入長度標線以便準確把握。
   1、安裝前應先檢查調節螺栓是否處于最松馳壯態以及承口內的橡膠密封圈應處于不受擠壓狀態。
   2、插入管子時，可事先在管子上涂抹肥皂水，以減少摩擦，方便插入。
   3、管子插入后，應逐漸循環擰緊調節螺栓，以便承口內的橡膠密封圈與管子緊密結合。
   4、本產品如在管道端部使用（即管線末梢端使用），應考慮設置端部支墩，以抵消管道內介質產生的推力。
