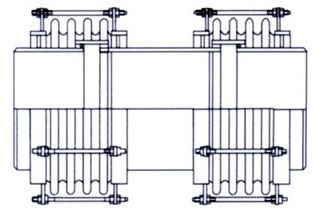

BYZMF型煤粉管道三向補償器又叫做煤粉管道三維補償器、煤粉管道三維膨脹節。該產品是專為煤粉管道設計的一種補償器，主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹及送粉管道的熱位移，本補償器能吸收任意方向位移。本部件一般裝設在燃燒器入口水平或垂直送粉管道上。

煤粉管道三向補償器注：

   1、同時吸引任意方向位移時，應滿足下述計算式：

       X≤XO，且X/XO+Y/a.Ym≤1，Y≤Ym式中X、Y為實際軸向和橫向補償量，Y可以是任意向橫向位移的矢量和。

   2、產品代號中的1要按所需長度填寫，如WZMF500×8-J-2200，則產品的交付長度為2200毫米。

   3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。

   4、如有其他要求，可另行協商。

一、設計依據：

    由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，遠大供水材料有限公司技術部專業設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償?shù)男乱蟆?/span>

設計壓力：PN≤0.5MPa

設計溫度：T＝450℃

二、適用范圍：
    適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。

    適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。

三、性能特點：

    耐高溫、不漏粉、不積粉、位移剛度??；能夠吸收任意方向位移，撓性好保證鍋爐及管系膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。

煤粉管道三向補償器技術參數
