F型壓力平衡型補償接頭又稱壓力平衡型補償器，壓力平衡型膨脹節。該產品屬于一種補償元件，是由本體，壓蓋，密封圈，螺母，平衡筒，傳力螺桿，螺栓，伸縮筒組成的，是一種主要用于在吸收軸向位移的同時能平衡內壓推力的補償接頭。
產品特點：
普通補償接頭為承插式的，軸向接頭本身無法承受介質內壓產生的盲板力，所以必須考慮管路的固定，即支架。除了必要的固定支撐外，支架主要承受的是熱脹冷縮和介質內部壓力所產生的推力，特別是管路拐彎及三通、四通的位置，支架的造價非常高，為了降低支架造價以能滿足使用要求，主要用于在吸收軸向位移的同時能平衡內壓推力的補償接頭。

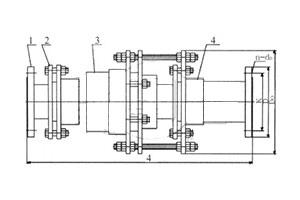

F型壓力平衡型補償接頭數據表
公稱通徑Norminal Diameter DN | 外型尺寸Overall Dimension | 伸縮量Compensation-lengthδ | 法蘭連接尺寸Flange connecting dimension |
0.6Mpa | 1.0Mpa | 1.6Mpa |
Do | L | D | K | n-do | D | K | n-do | D | K | n-do |
100 | 350 | 1050 | ±70 | 210 | 170 | 4-Ф18 | 220 | 180 | 8-Ф18 | 220 | 180 | 8-Ф18 |
150 | 400 | 265 | 225 | 8-Ф18 | 285 | 240 | 8-Ф23 | 285 | 240 | 8-Ф23 |
200 | 75 | 1200 | 320 | 280 | 340 | 295 | 340 | 295 | 12-Ф23 |
250 | 540 | 375 | 335 | 12-Ф18 | 395 | 350 | 12-Ф23 | 405 | 355 | 12-Ф27 |
300 | 620 | 1350 | 440 | 395 | 12-Ф23 | 445 | 400 | 460 | 410 |
350 | 680 | 1400 | 490 | 445 | 12-Ф23 | 505 | 460 | 16-Ф23 | 520 | 470 | 16-Ф27 |
400 | 770 | 1450 | 540 | 495 | 16-Ф23 | 565 | 515 | 16-Ф27 | 580 | 525 | 16-Ф30 |
450 | 860 | 1500 | ±80 | 595 | 550 | 16-Ф23 | 615 | 565 | 20-Ф27 | 640 | 585 | 20-Ф30 |
500 | 920 | 645 | 600 | 20-Ф23 | 670 | 620 | 20-Ф27 | 715 | 650 | 20-Ф33 |
600 | 1050 | 1550 | 755 | 705 | 20-Ф27 | 780 | 725 | 20-Ф30 | 840 | 770 | 20-Ф36 |
700 | 1200 | 1600 | 860 | 810 | 24-Ф27 | 895 | 840 | 24-Ф30 | 910 | 840 | 24-Ф36 |
800 | 1360 | 1800 | 975 | 920 | 24-Ф30 | 1015 | 950 | 24-Ф33 | 1025 | 950 | 24-Ф39 |
900 | 1520 | 1900 | 1075 | 1020 | 24-Ф30 | 1115 | 1050 | 28-Ф33 | 1125 | 1050 | 28-Ф39 |
1000 | 1640 | 2000 | 1175 | 1120 | 28-Ф30 | 1230 | 1160 | 28-Ф36 | 1255 | 1170 | 28-Ф42 |
1200 | 1950 | 2200 | 1405 | 1340 | 32-Ф30 | 1455 | 1380 | 32-Ф37 | 1485 | 1390 | 32-Ф48 |
