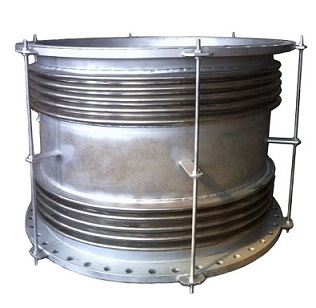

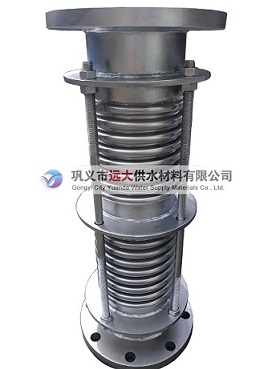

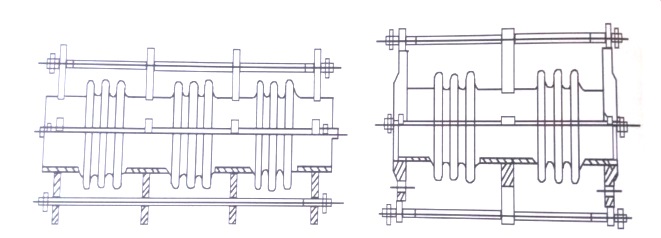

軸向型復式拉桿波紋補償器又稱軸向復式拉桿波紋膨脹節。該產品是管道中經常使用的補償元件之一，結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線，在波紋補償器不發生柱失穩情況下，軸向型復式拉桿補償器可做雙組或三組。

應用說明：

    1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
    2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
    3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
對固定支座的作用力：
  壓力推動：Fp=100·P·A　　　　　 （N）
  軸向彈力：Fx=f·Kx·X 　　　　　　（N）
  式中：P： 最高工作壓力或最高試驗壓力 　　MPa；
  A： 有效面積（查樣本） 　　　　　　平方米；
  Kx： 補償器軸向剛度　　　　　　　　N/mm；
  X： 補償器使用的軸向補償量　　　　　mm
  f： 系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。

FSL型軸向型復式拉桿補償器數據表
