套筒式補償器又稱管式伸縮節。該產品是熱流體管道的補償裝置，主要用于直線管道的輔設。適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
    適用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。
    套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小（0.04~0.10)，不老化，效果好，維修方便等特點。
    套筒式補償器的使用壽命大，疲勞壽命與管道相當?；瑒?dòng)表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
    套筒式補償器對氯離子含量無要求，特別適用于介質或周?chē)h(huán)境氯離子超標的系統上。
   套筒式補償器分單向型和雙向型補償結構，雙向型特點是不論介質從它哪一端流入，兩端的滑動套筒總是自由滑動，達到雙向補償作用，增大補償量。
   直埋型套筒式補償器能直埋于地下，安裝時可不設置維修井，工程造價低。

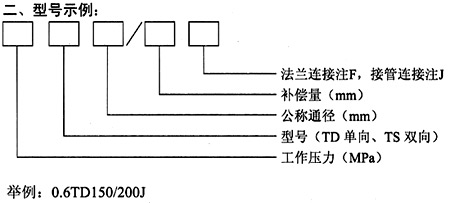

 表示：公稱直徑150mm、工作壓力0.6MPa，軸向補償量200mm，接管連接的單向套筒式補償器。
三、套筒式補償器技術參數

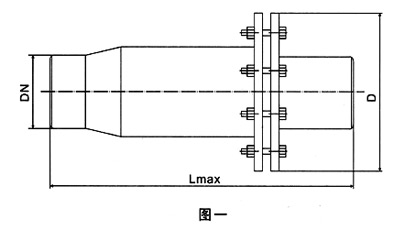

    1、TD型單向補償器技術參數見表1，結構型式見圖一

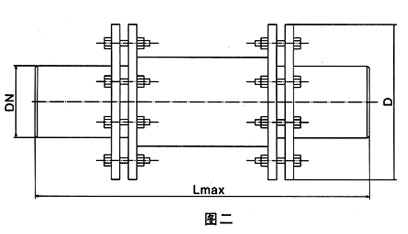

    2、TS型雙向補償器技術參數見表2，結構型式見圖二

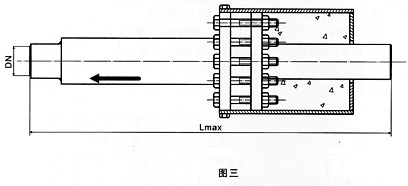

    3、直埋式套筒補償器結構型式見圖三

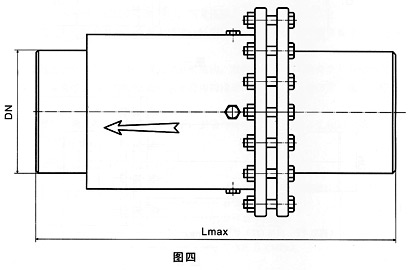

    4、注填式套筒補償器見圖四

四、安裝要求
    1、補償器安裝時，首先檢查其規格是否與定貨一致。
    2、單向補償器的滑動套筒應安裝在介質的流入端。
    3、與補償器兩端相焊接的管段必須進行坡口處理，焊接后要按驗收規范進行水壓實驗，壓力為工作壓力的1.5倍。試壓時如密封裝置發生泄露，應均勻旋緊螺栓，緊固至無泄露為止。
    4、補償器沿管道中心線安裝，不同軸度大于1%，以防運行時摩擦力過大及影響密封性。
    5、在靠近補償器的管道處應設置導向滑動支座，防止側向位移。
    6、注意保護滑動表面，嚴禁碰傷或腐蝕。
    7、雙向補償器外套筒應用固定支座托起，并保持與管路同心，兩邊的補償距離要近似相同。
    8、補償器各種氣溫下，均可按最大長度Lmax安裝，不需預拉或預壓（出廠為產品的最大長度）。五、使用與維修
    1、管道運行中，補償器滑動套筒嚴禁受外界側向推力，應始終保證與管路軸向同心，并避免出現阻礙滑動套筒正?；瑒?dòng)的情況。
    2、維修時應檢查密封裝置情況，及時旋緊螺栓，保證密封無泄露。
    3、補償器滑動套筒表面腐蝕嚴重，旋緊螺栓后防泄露作用不明顯時，應考慮更換補償器。

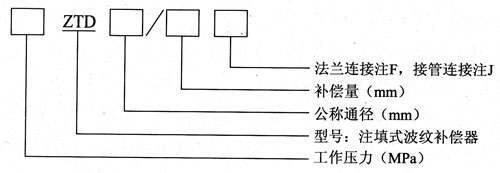

六、注填式套筒補償器
    本公司根據市場需要，還設計制造注填式套筒補償器，其型號規格同前面套筒補償器，其主要特點是：
    1、產品可靠性高，壽命長，極少維修。
    2、可在管道正常運行狀態下維修，維護工藝簡單。（需配備專用注填工具及密封填料。）
    3、訂貨時應注明注填式。



TD型單向套筒補償器技術參數表一

公稱通徑 DNmm	最大外徑Dmm	補償量mm	最大裝配長度mm	重量Kg
				接管型	法蘭型
40	144	200	600	6.5	8.3
50	160	200	600	10	15
65	180	200	600	16	21
80	195	200	650	17	24
100	215	200	700	25	33
125	245	200	700	32	41
150	280	250	800	45	56
200	335	250	800	70	87
250	405	250	800	90	114
300	460	250	800	120	148
350	520	250	850	140	172
400	580	300	1000	185	225
450	640	300	1000	205	251
500	705	300	1000	245	309
600	840	300	1000	305	401
700	930	300	1050	370	480
800	1030	300	1050	405	533
900	1130	300	1050	490	642
1000	1230	300	1050	515	681

TS型雙向套筒補償器技術參數表二

公稱通徑 DNmm	最大外徑Dmm	補償量mm	最大裝配長度mm	重量Kg
				接管型	法蘭型
50	160	200	650	17	23
65	180	200	650	28	35
80	195	200	650	34	42
100	215	400	1150	55	65
125	245	400	1150	60	70
150	280	400	1150	80	95
200	335	400	1150	118	140
250	405	400	1200	160	190
300	460	400	1200	193	230
350	520	400	1200	235	270
400	580	400	1250	280	340
450	640	400	1250	320	380
500	705	400	1250	390	480
600	840	400	1250	500	630
700	930	400	1300	590	750
800	1030	400	1300	670	870
900	1130	400	1300	800	1020
1000	1230	400	1300	870	1150
