一、產品說明：

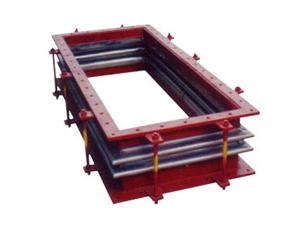

  金屬矩形波紋補償器又稱金屬矩形波紋膨脹節。該產品是管道中經常使用的補償元件之一，具有軸向、橫向、角向補償功能，單組結構的補償器只能補償軸向位移。雙組結構的可以滿足三個方向位移。矩形波紋補償器產品廣泛用于電廠、焦化、水泥等行業的煙、風、除塵管道。對于顆粒介質的，采用耐磨導流板和內襯隔熱層，有效阻止了沖刷介質進入波紋管，起到隔溫和降低磨損波紋的效果，使矩形波紋補償器壽命大大提高。

二、金屬矩形補償器參數：

波形分類：

  1、矩形直角波紋補償器

  2、CE波形圓角波紋補償器

連接方式：

  1、焊接

  2、法蘭

三、矩形波紋補償器結構：

  1、單組：補償軸向補償

  2、復式：補償軸向、橫向、角向位移

  壓力級別：0.01-0.25Mpa

  口徑：300mm-6000mm，尺寸加工定做，可按客戶提供管道尺寸制作。

四、波紋補償器的安裝要求 ：　

  1、補償器在安裝前應先檢查其型號、規格及管道配置情況，_符合設計要求。

  2、對待內套筒的補償器應注意內套筒的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

  3、需要進行"冷緊"的補償器，預變形所需要的輔助構件應在管路安裝完畢后拆除。

  4、嚴禁用波紋補償器變形的方法來調整管道的安裝_差，以免影響補償器正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

  5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其他機械損傷。

  6、補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應_各活動部位的正常動作。

  7、水壓試驗時，應對裝有補償器管路端部的次固定架進行加固，使管路不發生移動或轉動。對于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清液的氯離子含量不_過25PPM。

  8、管系安裝完畢后，應盡快拆除波紋補償器上用于安裝運輸?shù)狞S色輔助定構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

  9、水壓試驗結束后，應盡快排盡波殼中的積水，并迅速將波殼內表面吹干。

  10、與補償器波紋管接觸的保溫材料不含氯離子。
