軸向內壓式波紋補償器習慣上也叫內壓式波紋膨脹節，內壓式波紋伸縮節。該產品由一個波紋管和兩個端接管構成，端接管或直接與管道焊接，或焊上法蘭再與管道法蘭連接。波紋補償器上的拉桿主要是運輸過程中的剛性支承或作為產品予變形調整用，它不是承力件。該類波紋補償器結構簡單，價格低，因而優先選用。
產品用途：
    軸向內壓式波紋補償器產品主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。
型號：本廠生產DN32-DN8000，壓力級別0.1Mpa-2.5Mpa
連接方式：1、法蘭連接 2、接管連接
軸向補償量：18mm-400m

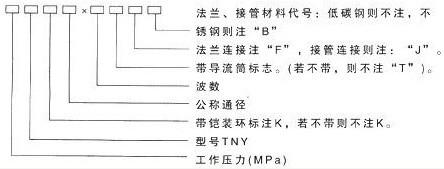

產品代號：
                     舉例：0.6TNY500 ×4TF
表示：公稱通徑為Ф500，工作壓力為0.6Mpa,(6kgf/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋膨脹節。
對支座作用力的計算
內壓推力：F=100·P·A          軸向彈力：Fx=Kx·(f·K)
橫向彈力：Fy=Ky·Y             彎    矩：My=Fy·L
彎   矩：Mθ=Kθ·θ              合成彎矩：M=My+Mθ
式中：Fx：軸向剛度N/mm          X：軸向?qū)嶋H移量mm
Fy：橫向剛度N/mm                Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度             θ：角向?qū)嶋H位移量（度）
P：工作壓力Mpa                  A：波紋管有效面積cm2(查樣本)
L：補償器中點至支座的距離m
