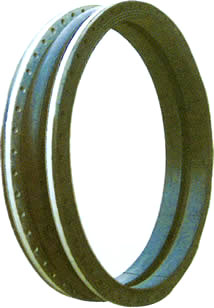

JGD-DM-B端面全密封橡膠接頭(加固可調節型)

咨詢熱線: 138-0385-0165
立即咨詢

產品詳情

端面全密封橡膠接頭分兩種：KXT(JGD)-DM-B（加固可調節型）、KXT(JGD)-DM-A(加強型）。該產品利用了橡膠的彈性、高氣密性、耐介質性、耐候性和耐輻射性等優點，采用高強度、冷熱穩定性強的聚酯簾子布斜交與之復合后，經過高壓、高溫模具硫化而成。橡膠接頭具有良好的綜合性能，它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
    特點：內部致密度高、能承受較高壓力、彈性變形效果好。
    優點：減震、降噪、輕巧、無毒。
    用途：與泵、閥門的連接、震動較大的管道、冷熱變化頻繁的管線。
適用介質：
    海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸氣和顆粒粉狀。

端面全密封橡膠接頭技術條件

項目/型號	(DN50～300)	(DN350～800)	(DN900～3000)	備注
工作壓力MPa	0.6/1.0/1.6/2.0/2.5	0.6/1.0/1.6	0.6/1.0	A、如介質油、酸堿物質 B、工作溫度有特殊要求 c、也可來函來圖訂制 D、訂貨時須說明
爆破壓力MPa	＜1.8	＜1.5	＜1.2
真空度KPa	86.7	53.3	49.5
適用溫度℃	-20-+115(特殊可達-30～+250)
適用介質	空氣、壓縮空氣.水、海水、熱水、油、酸堿

注：主要零件材料同JGD-A型

JGD-DM-B(加固可調節型)

JGD-DM-B(加固可調節型)端面全密封可曲撓橡膠接頭

端面全密封橡膠接頭通徑、長度、位移參數表

通徑		長度 mm	軸向位移				徑向位移		偏轉位移
通徑			A型		B型		A型	B型	A型	B型
mm	寸		伸長	壓縮	伸長	壓縮	A型	B型	A型	B型
32	1.25″	90	6	10	-	-	9	-	±7.5°	-
40	1.5″	95	7	10	-	-	9	-	±7.5°	-
50	2″	105	7	10	-	-	10	-	±7.5°	-
65	2.5″	115	7	13	-	-	1l	-	±7.5°	-
80	3″	135	8	15	-	-	12	-	±7.5°	-
100	4″	150	10	19	-	-	13	-	±7.5°	-
125	5″	165	12	19	-	-	13	-	±7.5°	-
150	6″	180	12	20	-	-	14	-	±7.5°	-
200	8″	210	16	25	30	35	22	25	±7.5°	±10°
250	10″	230	16	25	30	40	22	25	±7.5°	±12°
300	12″	245	16	25	30	40	22	25	±7.5°	±12°
350	14″	255	16	25	35	45	22	30	±7.5°	±12°
400	16″	255	16	25	35	45	22	30	±7.5°	±12°
450	18″	255	16	25	36	47	22	30	±7.5°	±12°
500	20″	255	16	25	36	48	22	30	±7.5°	±12°
600	24″	260	16	25	40	50	22	33	±7.5°	±12°
700	28″	260	16	25	40	55	22	33	±7.5°	±12°
750	30″	260	-	-	40	55	-	33	±7.5°	±12°
800	32″	260	16	25	45	55	22	35	±7.5°	±12°
900	36″	260	16	25	45	55	22	35	±7.5°	±12°
1000	40″	260	16	-	45	60	22	35	±7.5°	±12°
1100	44″	300	-	-	45	60	-	35	±7.5°	±12°
1200	48″	300	16	25	50	60	24	38	±7.5°	±10°
1300	52″	300	-	-	50	60	-	38	±7.5°	±lO。
1400	56″	350	18	25	50	70	24	40	±7.5°	±10°
1500	60″	350	-	-	60	70	-	40	±7.5°	±10°
1600	64″	350	18	25	60	70	24	46	±7.5°	±10°
1800	72″	400	18	25	60	75	24	48	±7.5°	±10°
2000	80″	450	18	25	70	75	25	50	±7.5°	±10°
2200	88″	500	18	25	70	80	25	60	±7.5°	±l()。
2400	96″	500	18	25	80	80	25	60	±7.5°	±lO。
-	-	-	20	28	85	80	-	60	-	±10°
-	-	-	25	30	-	-	-	-	-	-
-	-	-	25	30	-	-	-	-	-	-
